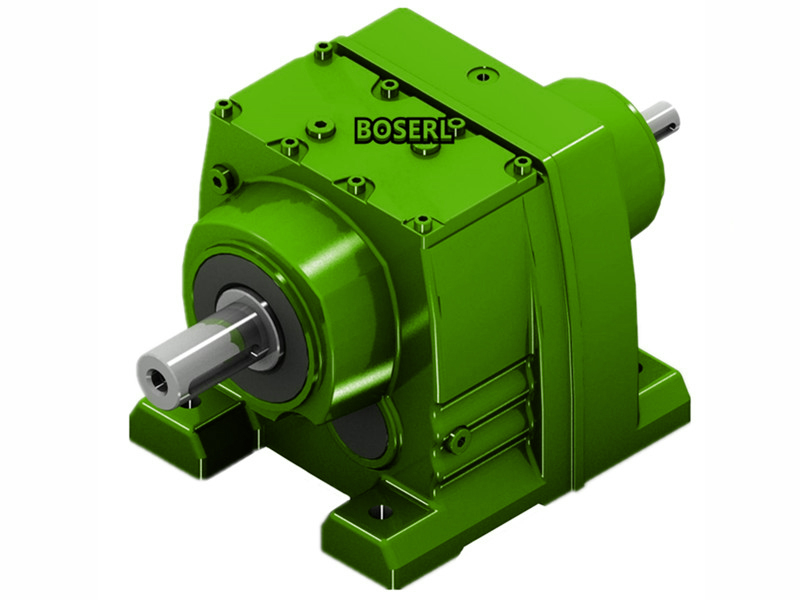

R系列減速機加電機一體化的零件構造及分析。R系列減速機的安裝定律是大齒輪裝配在低速軸上，再利用平鍵作四周固定。相信大家都知道同軸減速機的定位銷是什么，為了精確地加工軸承座孔并保證每次拆裝后軸承座的上下半孔始終保持加工時的位置精度，應在精加工軸承座孔前在上箱蓋和下箱座的聯接凸緣上配裝定位銷。 R系列減速機加電機一體化工作時箱體內溫度升高，氣體膨脹，壓力增大。以上就是BOSERL小編整理的部分R系列減速機加電機一體化的零件構造及分析了，明天將繼續和大家起學習剩下的，明天見咯!通氣器對于R系列斜齒輪減速機加電機也是十分重要的。 R系列減速機加電機一體化主要由傳動零件（齒輪或蝸桿等)、軸、軸承、箱體及附件所組成的。而定位銷則是采用的兩個定位圓錐銷安置在箱體縱向兩側聯結凸緣上，并呈非對稱布置以加強定位效果。先是斜齒輪的齒輪軸和軸承組合，小齒輪和高速軸是體制的采用齒輪軸結構。軸承蓋有嵌入式凸和緣式。S系列減速機內還有軸承蓋和密封裝置，是為了固定軸系部件軸向位置并承受軸向載荷用的，軸承座孔端用軸承蓋密封。

減速機軸承上的零件利用軸肩、軸套與軸承蓋作軸向固定。箱體是傳動零件的基座，因為具有足夠的強度和剛度，般的減速機箱體通常用灰鑄鐵鑄造，對于受沖擊載荷的重型R系列減速機也可采用鑄鋼箱體。然而為了更加便于軸系部件的安裝和拆卸，箱體般制成都改成沿軸心線水平剖分式。上箱蓋和下箱的箱體底座用普通螺栓聯接成整體。 為了保證齒輪減速機的正常工作，除了對齒輪、軸、軸承組合和箱體的結構設計需要重視外，還要考慮附件為斜齒輪減速機加電機潤滑油池注油、排油、檢查油面高度、減速機拆裝時上下箱體的精確定位、吊運等輔助零件的設計和合理選擇。而箱體是也是R系列減速機加電機一體化的重要組成部件。由于斜齒輪減速器的齒輪嚙合時有軸向分力，所以兩軸都要采用對圓錐滾子軸承作為支承，承受R系列減速機加電機一體化徑向載荷和軸向載荷的復合作用。常采用的是凸緣式軸承蓋．般用六角螺固定在箱體上。現在小編簡要介紹下減速器的構造。而這種結構用于齒輪直徑和軸的直徑相差不大的箱體內。為了使箱內受熱膨脹的空氣能夠自由地排出來并保證箱體內外壓力平衡，可以不使潤滑油沿分箱面和軸伸出段或其他縫隙滲漏，通常會在R系列斜齒輪減速器的箱體部裝設通氣器。有定位銷就有啟蓋螺釘，啟蓋螺釘的作用為了加強密封效果，通常在裝配R系列減速機時于箱體剖分面上涂以水玻璃或密封膠，因而在拆卸R系列減速機時往往因膠結緊而使分開挫折。http://www.kingco-glaze.com/product/list-rxiliejiansuji-cn.html
