F97減速機重量：F97減速機重量260公斤，F97減速機配電機重量分別如下

F97減速機配1.1KW電機重量280公斤，F97減速機配1.5KW電機重量283公斤，F97減速機配2.2KW電機重量292公斤，F97減速機配3KW電機重量295公斤，F97減速機配4KW電機重量306公斤，F97減速機配5.5KW電機重量320公斤，F97減速機配7.5KW電機重量333公斤，F97減速機配11KW電機重量375公斤，F97減速機配15KW電機重量395公斤，F97減速機配18.5KW電機重量432公斤，F97減速機配22KW電機重量445公斤，F97減速機配30KW電機重量513公斤。

F97減速機加油量：可加礦物油

F97減速機M1安裝加18.8升，F97減速機M2安裝加22.5升，F97減速機M3安裝加12.6升，F97減速機M4安裝加25.2升，F97減速機M5安裝加18.5升，F97減速機M6安裝加20升。規定的加注量為參老值。精確值的變化與級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。上述中列出了安裝方式M1-M6的減速機相應的標準參考潤滑油注入量值。

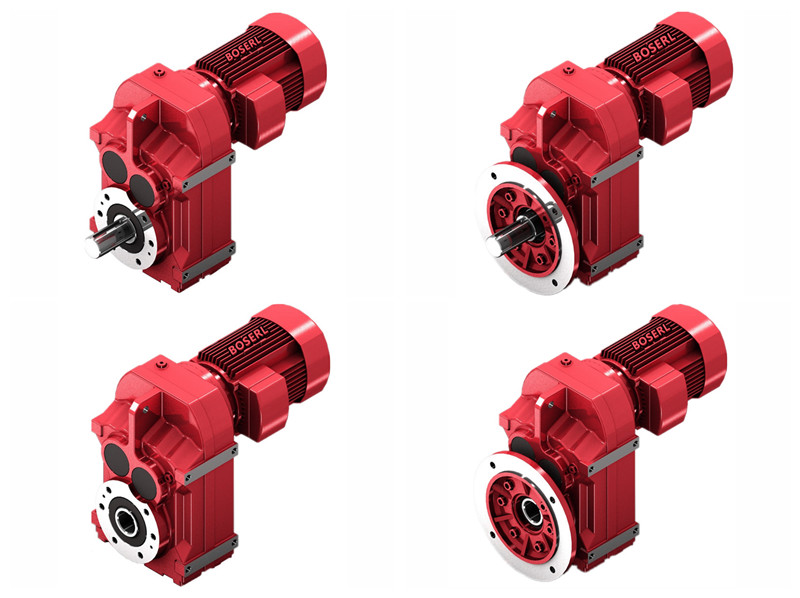

F97減速機實物圖：圖一為F97底腳安裝軸輸出平行軸減速機，圖二FF97立式法蘭軸輸出平行軸斜齒輪減速機，圖三為FA97臥式孔輸出平行軸減速機，圖四為FAF97立式法蘭孔輸出平行軸斜齒輪減速機。

F97減速機型號表示方法：

F97減速機型號結構F97-B30KW-4P-減速比-安裝方式-接線盒位置。

F97減速機性能參數表結構說明：F97、FF97、FA97、FAF97減速機機座號，HF手動釋放裝置帶自鎖功能，HR手動釋放裝置，TF電機熱保護裝置，N代表徑向負荷，KW代表電機功率，1/min代表輸出轉數，Nm代表輸出扭矩。齒輪減速機

F97減速機電機接線盒方位說明：本頁附件選型資料視圖為M1安裝，方向為:從電機尾部的風罩向前看?？商峁㏑(0°)、B(90°）、L(180° )、T（270°)四種電機接線盒方位。其中R(0°)位置是默認方位，如無特別說明，將按默認方位提供。可提供S和N兩種進線方位，其中S位置將按默認方位。如無特別說明，將按默認方位R(0°)提供。

F97減速機結構圖：

F97減速機參數：

F97減速機電機可配直流/變頻/剎車/防爆/伺服/交流/三相/單相電機F97配1.1KW，F97配1.5KW，F97配2.2KW，F97配3KW，F97配4KW，F97配5.5KW，F97配7.5KW，F97配11KW，F97配15KW，F97配18.5KW，F97配22KW，F97配30KW。

F97減速機減速比1:276，1:253，1:223，1:189，1:174，1:156，1:140，1:127，1:112，1:102，1:97，1:89，1:86，1:80，1:75，1:72，1:65，1:58，1:52，1:44，1:38，1:32，1:43，1:36，1:33，1:30，1:27，1:24，1:22，1:20，1:17，1:15，1:12，1:11，1:9，1:8，1:7，1:6，1:5，1:4，1:3。

F97減速機輸出轉數5轉，6轉，7轉，8轉，9轉，10轉，11轉，12轉，14轉，16轉，17轉，19轉，21轉，24轉，27轉，31轉，36轉，43轉，32轉，38轉，41轉，46轉，51轉，56轉，63轉，70轉，81轉，93轉，110轉，125轉，170轉，198轉，227轉，268轉，306轉，362轉。（以上轉數均為四級電機算出的，可用2P/6P/8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為F系列減速機的輸入）

F97減速機輸出扭矩4300N.m，3070N.m，4100N.m，2360N.m，2250N.m，2150N.m，2050N.m，1800N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）

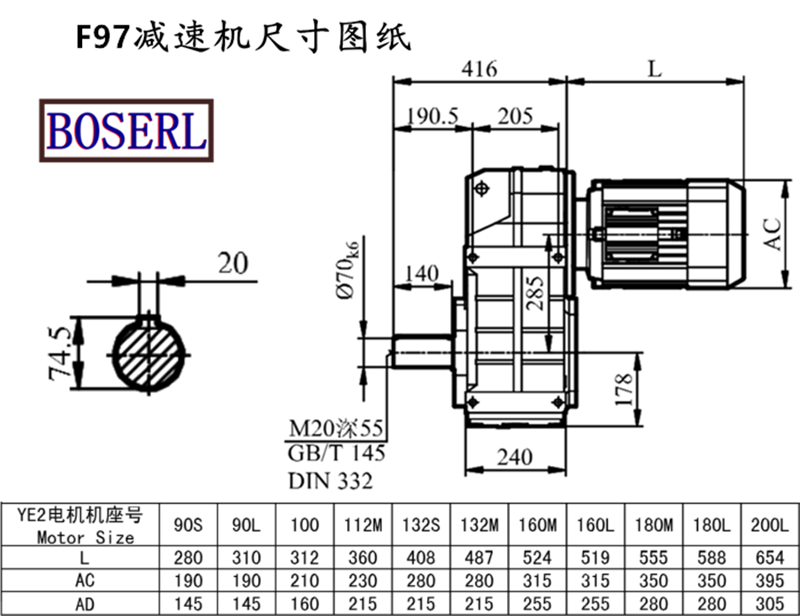

F97減速機尺寸圖紙：高622*寬400*長416（帶輸出軸）F系列減速機

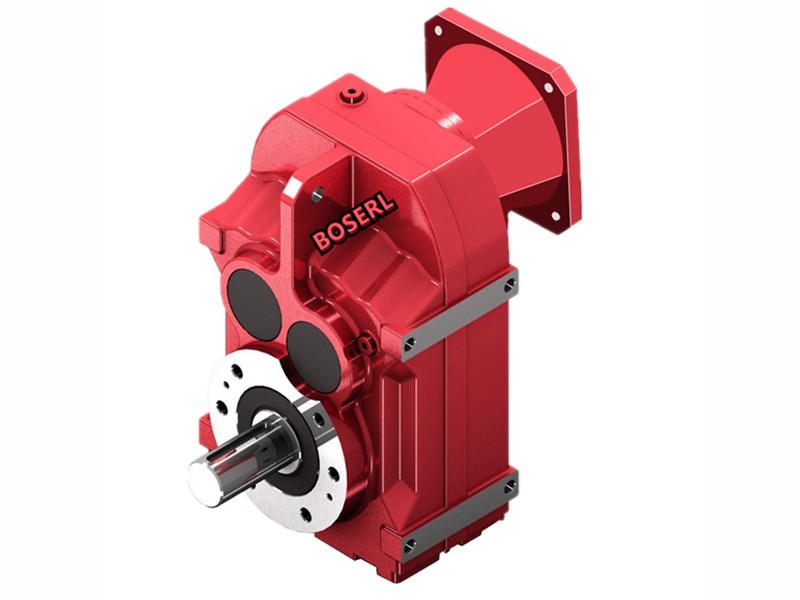

F97減速機型號：F97AQA80,F97AQA100,F97AQA115,F97AQA140,F97AQA160,F97AQA190,F97AQH80,F97AQH100,F97AQH115,F97AQH140,F97AQH160,F97AQH190,JRTF97-Y0.75KW,JRTF97-Y1.1KW,JRTF97-Y1.5KW,JRTF97-Y100M4,JRTF97-Y112M4,JRTF97-Y11KW,JRTF97-Y132M4,JRTF97-Y15KW,JRTF97-Y160M4,JRTF97-Y18.5KW,JRTF97-Y180M4,JRTF97-Y2.2KW,JRTF97-Y200M4,JRTF97-Y22KW,JRTF97-Y30KW,JRTF97-Y3KW,JRTF97-Y4KW,JRTF97-Y5.5KW,JRTF97-Y7.5KW,JRTF97-Y80M4,JRTF97-Y90M4,JRTF97-YEJ100M4,JRTF97-YEJ112M4,JRTF97-YEJ132M4,JRTF97-YEJ160M4,JRTF97-YEJ180M4,JRTF97-YEJ200M4,JRTF97-YEJ80M4,JRTF97-YEJ90M4,JRTF97-YS100M4,JRTF97-YS112M4,JRTF97-YS132M4,JRTF97-YS160M4,JRTF97-YS180M4,JRTF97-YS200M4,JRTF97-YS80M4,JRTF97-YS90M4,JRTF97-YVP100M4,JRTF97-YVP112M4,JRTF97-YVP132M4,JRTF97-YVP160M4,JRTF97-YVP180M4,JRTF97-YVP200M4,JRTF97-YVP80M4,JRTF97-YVP90M4,JRTF97-YVPEJ100M4,JRTF97-YVPEJ112M4,JRTF97-YVPEJ132M4,JRTF97-YVPEJ160M4,JRTF97-YVPEJ180M4,JRTF97-YVPEJ200M4,JRTF97-YVPEJ80M4,JRTF97-YVPEJ90M4,EWF97-Y0.75KW,EWF97-Y1.1KW,EWF97-Y1.5KW,EWF97-Y100M4,EWF97-Y112M4,EWF97-Y11KW,EWF97-Y132M4,EWF97-Y15KW,EWF97-Y160M4,EWF97-Y18.5KW,EWF97-Y180M4,EWF97-Y2.2KW,EWF97-Y200M4,EWF97-Y22KW,EWF97-Y30KW,EWF97-Y3KW,EWF97-Y4KW,EWF97-Y5.5KW,EWF97-Y7.5KW,EWF97-Y80M4,EWF97-Y90M4,EWF97-YEJ100M4,EWF97-YEJ112M4,EWF97-YEJ132M4,EWF97-YEJ160M4,EWF97-YEJ180M4,EWF97-YEJ200M4,EWF97-YEJ80M4,EWF97-YEJ90M4,EWF97-YS100M4,EWF97-YS112M4,EWF97-YS132M4,EWF97-YS160M4,EWF97-YS180M4,EWF97-YS200M4,EWF97-YS80M4,EWF97-YS90M4,EWF97-YVP100M4,EWF97-YVP112M4,EWF97-YVP132M4,EWF97-YVP160M4,EWF97-YVP180M4,EWF97-YVP200M4,EWF97-YVP80M4,EWF97-YVP90M4,EWF97-YVPEJ100M4,EWF97-YVPEJ112M4,EWF97-YVPEJ132M4,EWF97-YVPEJ160M4,EWF97-YVPEJ180M4,EWF97-YVPEJ200M4,EWF97-YVPEJ80M4,EWF97-YVPEJ90M4,SLF97-Y0.75KW,SLF97-Y1.1KW,SLF97-Y1.5KW,SLF97-Y100M4,SLF97-Y112M4,SLF97-Y11KW,SLF97-Y132M4,SLF97-Y15KW,SLF97-Y160M4,SLF97-Y18.5KW,SLF97-Y180M4,SLF97-Y2.2KW,SLF97-Y200M4,SLF97-Y22KW,SLF97-Y30KW,SLF97-Y3KW,SLF97-Y4KW,SLF97-Y5.5KW,SLF97-Y7.5KW,SLF97-Y80M4,SLF97-Y90M4,SLF97-YEJ100M4,SLF97-YEJ112M4,SLF97-YEJ132M4,SLF97-YEJ160M4,SLF97-YEJ180M4,SLF97-YEJ200M4,SLF97-YEJ80M4,SLF97-YEJ90M4,SLF97-YS100M4,SLF97-YS112M4,SLF97-YS132M4,SLF97-YS160M4,SLF97-YS180M4,SLF97-YS200M4,SLF97-YS80M4,SLF97-YS90M4,SLF97-YVP100M4,SLF97-YVP112M4,SLF97-YVP132M4,SLF97-YVP160M4,SLF97-YVP180M4,SLF97-YVP200M4,SLF97-YVP80M4,SLF97-YVP90M4,SLF97-YVPEJ100M4,SLF97-YVPEJ112M4,SLF97-YVPEJ132M4,SLF97-YVPEJ160M4,SLF97-YVPEJ180M4,SLF97-YVPEJ200M4,SLF97-YVPEJ80M4,SLF97-YVPEJ90M4,DSZF97-Y0.75KW,DSZF97-Y1.1KW,DSZF97-Y1.5KW,DSZF97-Y100M4,DSZF97-Y112M4,DSZF97-Y11KW,DSZF97-Y132M4,DSZF97-Y15KW,DSZF97-Y160M4,DSZF97-Y18.5KW,DSZF97-Y180M4,DSZF97-Y2.2KW,DSZF97-Y200M4,DSZF97-Y22KW,DSZF97-Y30KW,DSZF97-Y3KW,DSZF97-Y4KW,DSZF97-Y5.5KW,DSZF97-Y7.5KW,DSZF97-Y80M4,DSZF97-Y90M4,DSZF97-YEJ100M4,DSZF97-YEJ112M4,DSZF97-YEJ132M4,DSZF97-YEJ160M4,DSZF97-YEJ180M4,DSZF97-YEJ200M4,DSZF97-YEJ80M4,DSZF97-YEJ90M4,DSZF97-YS100M4,DSZF97-YS112M4,DSZF97-YS132M4,DSZF97-YS160M4,DSZF97-YS180M4,DSZF97-YS200M4,DSZF97-YS80M4,DSZF97-YS90M4,DSZF97-YVP100M4,DSZF97-YVP112M4,DSZF97-YVP132M4,DSZF97-YVP160M4,DSZF97-YVP180M4,DSZF97-YVP200M4,DSZF97-YVP80M4,DSZF97-YVP90M4,DSZF97-YVPEJ100M4,DSZF97-YVPEJ112M4,DSZF97-YVPEJ132M4,DSZF97-YVPEJ160M4,DSZF97-YVPEJ180M4,DSZF97-YVPEJ200M4,DSZF97-YVPEJ80M4,DSZF97-YVPEJ90M4,BF97-Y0.75KW,BF97-Y1.1KW,BF97-Y1.5KW,BF97-Y100M4,BF97-Y112M4,BF97-Y11KW,BF97-Y132M4,BF97-Y15KW,BF97-Y160M4,BF97-Y18.5KW,BF97-Y180M4,BF97-Y2.2KW,BF97-Y200M4,BF97-Y22KW,BF97-Y30KW,BF97-Y3KW,BF97-Y4KW,BF97-Y5.5KW,BF97-Y7.5KW,BF97-Y80M4,BF97-Y90M4,BF97-YEJ100M4,BF97-YEJ112M4,BF97-YEJ132M4,BF97-YEJ160M4,BF97-YEJ180M4,BF97-YEJ200M4,BF97-YEJ80M4,BF97-YEJ90M4,BF97-YS100M4,BF97-YS112M4,BF97-YS132M4,BF97-YS160M4,BF97-YS180M4,BF97-YS200M4,BF97-YS80M4,BF97-YS90M4,BF97-YVP100M4,BF97-YVP112M4,BF97-YVP132M4,BF97-YVP160M4,BF97-YVP180M4,BF97-YVP200M4,BF97-YVP80M4,BF97-YVP90M4,BF97-YVPEJ100M4,BF97-YVPEJ112M4,BF97-YVPEJ132M4,BF97-YVPEJ160M4,BF97-YVPEJ180M4,BF97-YVPEJ200M4,BF97-YVPEJ80M4,BF97-YVPEJ90M4,GF97-Y0.75KW,GF97-Y1.1KW,GF97-Y1.5KW,GF97-Y100M4,GF97-Y112M4,GF97-Y11KW,GF97-Y132M4,GF97-Y15KW,GF97-Y160M4,GF97-Y18.5KW,GF97-Y180M4,GF97-Y2.2KW,GF97-Y200M4,GF97-Y22KW,GF97-Y30KW,GF97-Y3KW,GF97-Y4KW,GF97-Y5.5KW,GF97-Y7.5KW,GF97-Y80M4,GF97-Y90M4,GF97-YEJ100M4,GF97-YEJ112M4,GF97-YEJ132M4,GF97-YEJ160M4,GF97-YEJ180M4,GF97-YEJ200M4,GF97-YEJ80M4,GF97-YEJ90M4,GF97-YS100M4,GF97-YS112M4,GF97-YS132M4,GF97-YS160M4,GF97-YS180M4,GF97-YS200M4,GF97-YS80M4,GF97-YS90M4,GF97-YVP100M4,GF97-YVP112M4,GF97-YVP132M4,GF97-YVP160M4,GF97-YVP180M4,GF97-YVP200M4,GF97-YVP80M4,GF97-YVP90M4,GF97-YVPEJ100M4,GF97-YVPEJ112M4,GF97-YVPEJ132M4,GF97-YVPEJ160M4,GF97-YVPEJ180M4,GF97-YVPEJ200M4,GF97-YVPEJ80M4,GF97-YVPEJ90M4,FC97-Y0.75KW,FC97-Y1.1KW,FC97-Y1.5KW,FC97-Y100M4,FC97-Y112M4,FC97-Y11KW,FC97-Y132M4,FC97-Y15KW,FC97-Y160M4,FC97-Y18.5KW,FC97-Y180M4,FC97-Y2.2KW,FC97-Y200M4,FC97-Y22KW,FC97-Y30KW,FC97-Y3KW,FC97-Y4KW,FC97-Y5.5KW,FC97-Y7.5KW,FC97-Y80M4,FC97-Y90M4,FC97-YEJ100M4,FC97-YEJ112M4,FC97-YEJ132M4,FC97-YEJ160M4,FC97-YEJ180M4,FC97-YEJ200M4,FC97-YEJ80M4,FC97-YEJ90M4,FC97-YS100M4,FC97-YS112M4,FC97-YS132M4,FC97-YS160M4,FC97-YS180M4,FC97-YS200M4,FC97-YS80M4,FC97-YS90M4,FC97-YVP100M4,FC97-YVP112M4,FC97-YVP132M4,FC97-YVP160M4,FC97-YVP180M4,FC97-YVP200M4,FC97-YVP80M4,FC97-YVP90M4,FC97-YVPEJ100M4,FC97-YVPEJ112M4,FC97-YVPEJ132M4,FC97-YVPEJ160M4,FC97-YVPEJ180M4,FC97-YVPEJ200M4,FC97-YVPEJ80M4,FC97-YVPEJ90M4,MTP97-Y0.75KW,MTP97-Y1.1KW,MTP97-Y1.5KW,MTP97-Y100M4,MTP97-Y112M4,MTP97-Y11KW,MTP97-Y132M4,MTP97-Y15KW,MTP97-Y160M4,MTP97-Y18.5KW,MTP97-Y180M4,MTP97-Y2.2KW,MTP97-Y200M4,MTP97-Y22KW,MTP97-Y30KW,MTP97-Y3KW,MTP97-Y4KW,MTP97-Y5.5KW,MTP97-Y7.5KW,MTP97-Y80M4,MTP97-Y90M4,MTP97-YEJ100M4,MTP97-YEJ112M4,MTP97-YEJ132M4,MTP97-YEJ160M4,MTP97-YEJ180M4,MTP97-YEJ200M4,MTP97-YEJ80M4,MTP97-YEJ90M4,MTP97-YS100M4,MTP97-YS112M4,MTP97-YS132M4,MTP97-YS160M4,MTP97-YS180M4,MTP97-YS200M4,MTP97-YS80M4,MTP97-YS90M4,MTP97-YVP100M4,MTP97-YVP112M4,MTP97-YVP132M4,MTP97-YVP160M4,MTP97-YVP180M4,MTP97-YVP200M4,MTP97-YVP80M4,MTP97-YVP90M4,MTP97-YVPEJ100M4,MTP97-YVPEJ112M4,MTP97-YVPEJ132M4,MTP97-YVPEJ160M4,MTP97-YVPEJ180M4,MTP97-YVPEJ200M4,MTP97-YVPEJ80M4,MTP97-YVPEJ90M4,WXF97-WSS0.75KW,WXF97-WSS1.1KW,WXF97-WSS1.5KW,WXF97-WSS100M4,WXF97-WSS112M4,WXF97-WSS11KW,WXF97-WSS132M4,WXF97-WSS15KW,WXF97-WSS160M4,WXF97-WSS18.5KW,WXF97-WSS180M4,WXF97-WSS2.2KW,WXF97-WSS200M4,WXF97-WSS22KW,WXF97-WSS30KW,WXF97-WSS3KW,WXF97-WSS4KW,WXF97-WSS5.5KW,WXF97-WSS7.5KW,WXF97-WSS80M4,WXF97-WSS90M4,WXF97-WSSB100M4,WXF97-WSSB112M4,WXF97-WSSB132M4,WXF97-WSSB160M4,WXF97-WSSB180M4,WXF97-WSSB200M4,WXF97-WSSB80M4,WXF97-WSSB90M4,WXF97-WSSVP100M4,WXF97-WSSVP112M4,WXF97-WSSVP132M4,WXF97-WSSVP160M4,WXF97-WSSVP180M4,WXF97-WSSVP200M4,WXF97-WSSVP80M4,WXF97-WSSVP90M4,WXF97-WSSVPB100M4,WXF97-WSSVPB112M4,WXF97-WSSVPB132M4,WXF97-WSSVPB160M4,WXF97-WSSVPB180M4,WXF97-WSSVPB200M4,WXF97-WSSVPB80M4,WXF97-WSSVPB90M4。

F97減速機生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://www.kingco-glaze.com/product/list-fxiliejiansuji-cn.html

推薦類似型號：F87減速機
