KAF37齒輪減速機詳細信息

prevnext

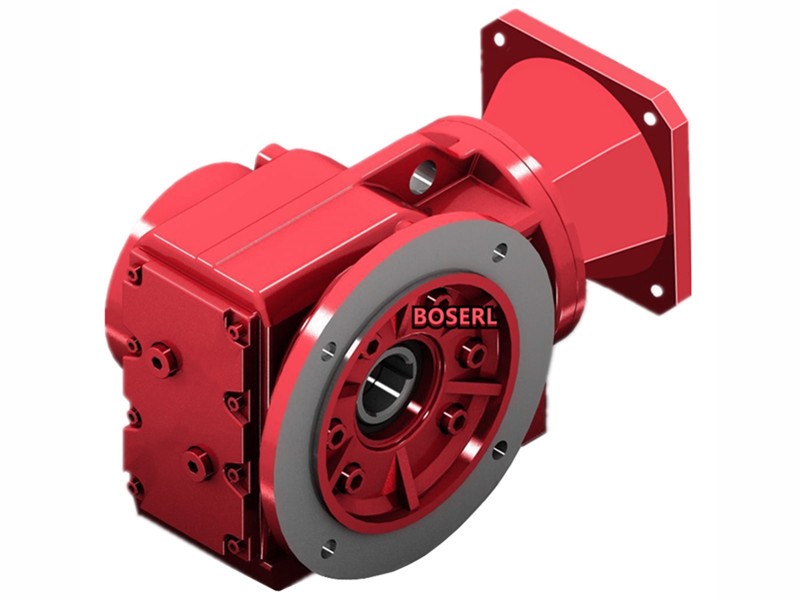

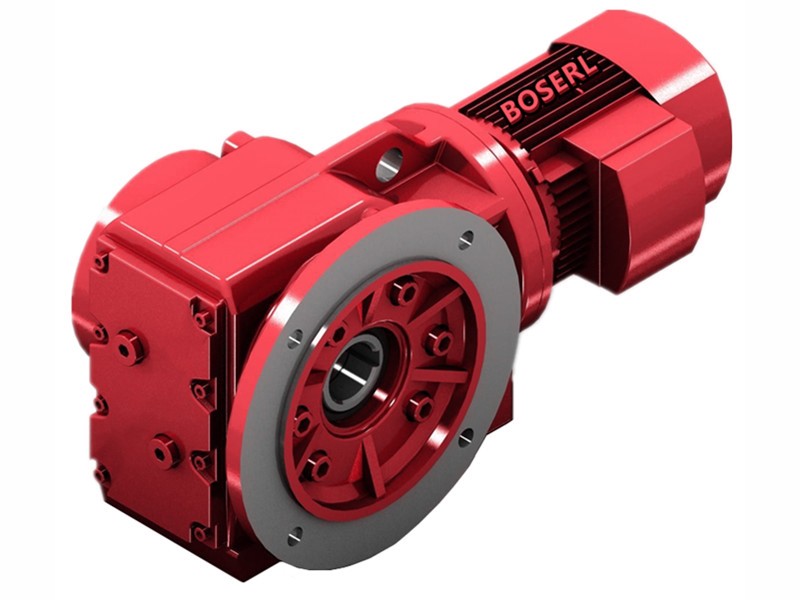

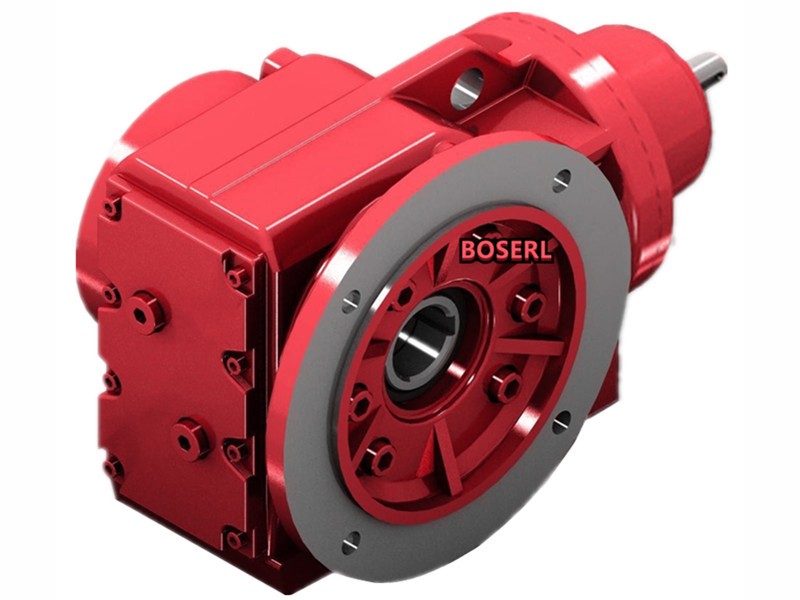

KAF37齒輪減速機

訂購熱線：13360667204

詳細信息

KAF37齒輪減速機重量：

KAF37齒輪減速機重量	KAF37齒輪減速機配電機重量
KAF37齒輪減速機重量	KAF37-0.12KW	KAF37-0.18KW	KAF37-0.25KW	KAF37-0.37KW	KAF37-0.55KW	KAF37-0.75KW	KAF37-1.1KW	KAF37-1.5KW	KAF37-2.2KW	KAF37-3KW
15Kg	20.5Kg	21Kg	25Kg	25.5Kg	30Kg	31Kg	35Kg	39Kg	47Kg	50Kg

KAF37齒輪減速機潤滑油：

KAF37齒輪減速機規定的加注量為參考值。精確值的變化與級數和傳動比有關。請您在加注潤滑油時要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。下表中列出了安裝方式M1-M6的減速器相應的標準參考潤滑油注入量值。

KAF37齒輪減速機潤滑油類型	KAF37齒輪減速機不同安裝方式的潤滑油加注量(升)
KAF37齒輪減速機潤滑油類型	M1	M2	M3	M4	M5	M6
齒輪油	0.50升	1.00升	1.00升	1.4升	1.00升	1.00升

KAF37齒輪減速機安裝旋轉保護罩：

運行時，輸出部件處于飛快運轉狀態。夾傷和擠壓危險。開始工作前，應先給電機斷電并且采取措施防止意外接通！傳動部件和輸出部件需加防護裝置，以防直接接觸到！將旋轉罩套插入鎖緊盤的孔內。


拆下減速器箱體上的塑料密封蓋以固定保護罩(參見圖1)。利用減速器箱體上隨帶的螺栓(參見圖2）固定罩套。


無保護罩安裝：對于個別應用情況，如貫通軸，則可以無須安裝罩套。在這種情況下，如果設備或儀器制造商通過相應的裝配件確保滿足必要的防護等級，則可以省去罩套。若由此需要特別的維護措施則必須在設備或零部件使用指南中說明。

質量好的KAF37齒輪減速機：檢驗項目二級減速機

1.KAF37齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；

2.KAF37齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；

3.KAF37齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。直角減速機

KAF37齒輪減速機剎車電機制動力以及電流：

型號	功率(KW)	備注剎車制動力	備注剎車電流
63M	0.18	4NM	0.12
63L	0.25	4NM	0.12
71D	0.37	4NM	0.12
80K	0.55	7.5NM	0.2
80N	0.75	7.5NM	0.2
90S	1.1	15NM	0.35
90L	1.5	15NM	0.35
100M	2.2	30NM	0.5
100L	3	30NM	0.5
112M	4	40NM	0.64
132S	5.5	75NM	0.7
132M	7.5	75NM	0.7
160M	11	150NM	1.3

KAF37齒輪減速機選型參數：

KAF37齒輪減速機負載扭矩	200N.m，195N.m，185N.m，180N.m，175N.m，165N.m，160N.m，155N.m，150N.m，145N.m，140N.m，125N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）
KAF37齒輪減速機速比	106.38比，97.81比，83.69比，72.54比，67.80比，58.60比，49.79比，44.46比，37.97比，35.57比，29.96比，28.83比，24.99比，23.36比，20.19比，17.15比，15.31比，13.08比，12.14比，10.49比，8.91比，7.96比，6.8比，6.37比，5.36比，3.98比
KAF37齒輪減速機輸出轉數	13轉，14轉，17轉，19轉，21轉，24轉，28轉，31轉，37轉，39轉，47轉，49轉，56轉，60轉，69轉，82轉，91轉，107轉，115轉，133轉，157轉，176轉，206轉，220轉，261轉，352轉。（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為K系列減速機的輸入）
KAF37齒輪減速機配電機	可加單相，直流，變頻，剎車，防爆，伺服，交流，三相電機KAF37加0.12KW，KAF37加0.18KW，KAF37加0.25KW，KAF37加0.37KW，KAF37加0.55KW，KAF37加0.75KW，KAF37加1.1KW，KAF37加1.5KW，KAF37加2.2KW，KAF37加3KW。

KAF37齒輪減速機銘牌含義：

KAF37-BVPEJ18.5KW-4P-93.19-M1-270°

：系列代號

：減速機規格代號

B：電機

VPEJ：變頻剎車電機

18.5KW：電機功率

4P：電機級數

93.19：減速機傳動比

M1：減速機安裝位置

270°：接線盒位置

KAF37齒輪減速機電機型號：
